GB1/IE5防爆电机

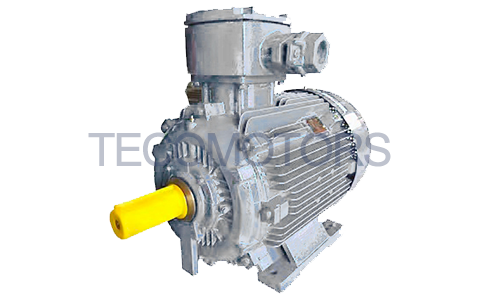

无锡高德娱乐电机有限公司研发生产的型号为TEB5(AFNY/AFNU)的防爆电机,符合国家一级能效标准(IE5/GB1),属于超高效率防爆电机

  • 型号: TEB5(AFNY/AFNU)
  • 品牌: 高德娱乐/TECO

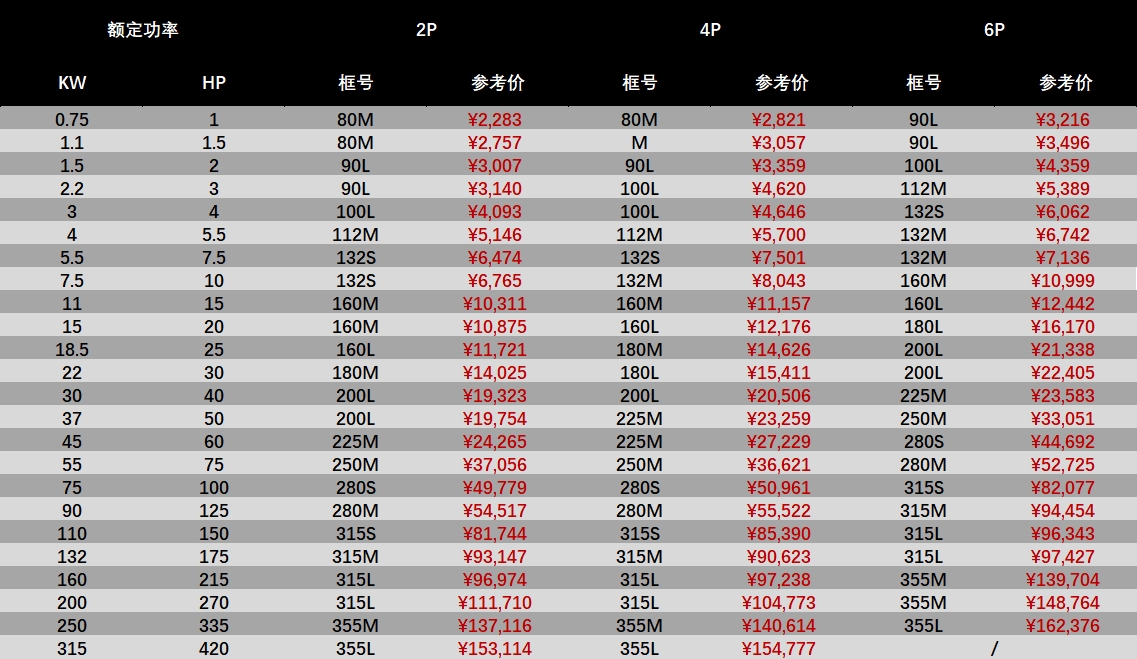

IE5/GB1防爆电机产品参数:

  • 型       式:AFNY/AFNU

  • 输出功率:0.75KW~315KW

  • 极  数:2P-6P

  • 额定频率:50HZ

  • 额定电压:Fr#80-Fr#100:200V~480V | Fr#112-Fr#132:200V~690V | Fr#160-~Fr#355:200V~1140V

  • 转矩控制:递减转矩(VT):5-50 Hz | 恒转矩(CT):25-50HZ | 恒功率(CP):50-100 Hz

    但是,2级45KW以上:恒功率50-60HZ | 4级200KW以上:恒功率50-60HZ

  • 机 座 号:80M~355L

  • 工作制:连续工作制SF1.0

  • 防护结构:全封闭(IP 55)/备选方案:IP65

  • 绝缘等级:F级绝缘

  • 冷却方式:IC411

  • 安装方式:AFMY:水平脚踏B3(IM 1001) | AFMU:水平法兰安装B5(IM 3001) | AFMY:水平脚和法兰安装B35(IM 2001) | AFMU:垂直法兰安装V1(IM 3011)。

电机应用:

  • 环境条件:环境温度:-20℃~50℃

                        相对湿度:相对湿度小于90%(非凝结)

                        高度:不高于1000米。


  • 危险地点:适用于第1区,EX d GroupⅡA,ⅡB,ⅡC

  • 电源条件:电压:±10%,频率:±5%,最大值为10%组合电压和频率。但频率变化不超过±5%

  • 启动方式:全电压直接启动或Y-△启动

  • 驱动方法:直接耦合

  • 旋转方向:顺时针,也适用于双向操作

电机组件:

框架

Frame

具有足够的抗爆炸强度得高级铸铁

端托架

End Bracket

高级铸铁

风扇罩

Fan Cover

SPCC钢材

外部风扇

External Fan

导电聚丙烯(无火花材料),铝

Shaft

碳素钢,带键槽和键的圆柱形单延长线。

轴承

Bearing

180 m~355 L框架用真空脱气高质量开式轴承
其他预填充的屏蔽滚动轴承涂抹润滑脂。

润滑

Lubricant

矿物油,锂基润滑脂。
Shell Alvania RI3适用于框架180M ~ 355L

引线端子

Lead Terminal

最大6引线,无焊凸耳终端。

轴封

Shaft Seal

两端均采用伽马密封

接线盒

Terminal Box

铸铁,隔爆结构,超大号,电缆面向驱动端侧时从左侧或右侧引出,仅由制造商提供。有两种进线:橡胶护套电缆和钢管布线。

铁芯

Iron Core

高级绝缘冷轧电磁钢板

定子绕组

Stator Winding

预成型,随机缠绕,由重型聚酯漆包铜线制成。

定子绝缘

Stator Insulation

F级绝缘系统。

清漆处理

Varnish Treatment

酚醛醇酸树脂清漆

转子绕组

Rotor Winding

整体铸造的鼠笼式、带端环和对夹叶片的铝导体。

喷漆

Painting

酚醛防锈基底加上浅灰色漆面(MUNSELL 7.5B 3.5/0.5)

铭牌

Name Plate

不锈钢钢板

接地端子

Grounding Terminal

两个终端,一个设置在接线盒内部。另一个设置在框架外部。

防爆测试程序

Test Procedure For
Explosion Proof

根据GB3836.1和GB3836.2

测试程序

Test Procedure

GB/T 1032方法B,IEC60034-2-1,全电压测量起动性能。

绕组温升

Winding Temperature Rise

通过S.F.1.0的电阻法,温升不超过80K

外表面温度

External Surface
Temperature

符合正弦功率的工作温度代码T4。
符合逆变器电源的工作温度代码T4。

过速

Over Speed

120%Syn转速两分钟

过扭矩

Over Torque

160%,额定扭矩为15 SEC。

认证标记

Certification Marking

标准:EX d IB T4 GB(Fr#80~355)
其他选项:EX d IIC T4 Gb(Fr#80~355)
