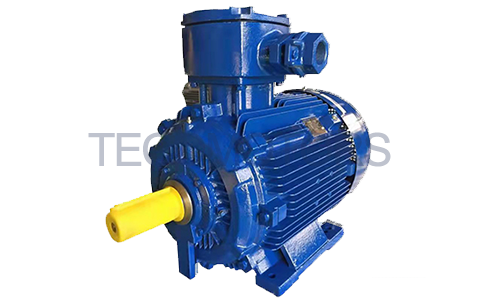

        GB2/IE4防爆电机

        无锡高德娱乐电机有限公司研发生产的型号为TEB4(AFMY/AFMU)的防爆电机,符合国家二级能效标准(IE4/GB2),属于高效率防爆电机

        • 型号: TEB4
        • 品牌: 高德娱乐/TECO

        GB2/IE4防爆电机产品参数:

        • 产品型式:AFMY/AFMU

        • 输出功率:0.75KW~315KW

        • 极  数:2P-6P

        • 额定频率:50HZ

        • 额定电压:Fr#80-Fr#100:200V~480V | Fr#112-Fr#132:200V~690V | Fr#160-~Fr#355:200V~1140V

        • 转矩控制:递减转矩(VT):5-50 Hz | 恒转矩(CT):25-50HZ | 恒功率(CP):50-100 Hz

          但是,2级45KW以上:恒功率50-60HZ | 4级200KW以上:恒功率50-60HZ

        • 机 座 号:80M~355L

        • 工作制:连续工作制SF1.0

        • 防护结构:全封闭(IP 55)/备选方案:IP65

        • 绝缘等级:F级绝缘

        • 冷却方式:IC411

        • 安装方式:AFMY:水平脚踏B3(IM 1001) | AFMU:水平法兰安装B5(IM 3001) | AFMY:水平脚和法兰安装B35(IM 2001) | AFMU:垂直法兰安装V1(IM 3011)。

        电机应用:

        • 环境条件:环境温度:-20℃~50℃

                             相对湿度:相对湿度小于90%(非凝结)

                             高度:不高于1000米。

        • 危险地点:适用于第1区,EX d GroupⅡA,ⅡB,ⅡC

        • 电源条件:电压:±10%,频率:±5%,最大值为10%组合电压和频率。但频率变化不超过±5%

        • 启动方式:全电压直接启动或Y-△启动

        • 驱动方法:直接耦合

        • 旋转方向:顺时针,也适用于双向操作

        电机组件:

        框架

        Frame

        具有足够的抗爆炸强度得高级铸铁

        端托架

        End Bracket

        高级铸铁

        风扇罩

        Fan Cover

        SPCC钢材

        外部风扇

        External Fan

        导电聚丙烯(无火花材料),铝

        Shaft

        碳素钢,带键槽和键的圆柱形单延长线。

        轴承

        Bearing

        180 m~355 L框架用真空脱气高质量开式轴承
        其他预填充的屏蔽滚动轴承涂抹润滑脂。

        润滑

        Lubricant

        矿物油,锂基润滑脂。
        Shell Alvania RI3适用于框架180M ~ 355L

        引线端子

        Lead Terminal

        最大6引线,无焊凸耳终端。

        轴封

        Shaft Seal

        两端均采用伽马密封

        接线盒

        Terminal Box

        铸铁,隔爆结构,超大号,电缆面向驱动端侧时从左侧或右侧引出,仅由制造商提供。有两种进线:橡胶护套电缆和钢管布线。

        铁芯

        Iron Core

        高级绝缘冷轧电磁钢板

        定子绕组

        Stator Winding

        预成型,随机缠绕,由重型聚酯漆包铜线制成。

        定子绝缘

        Stator Insulation

        F级绝缘系统。

        清漆处理

        Varnish Treatment

        酚醛醇酸树脂清漆

        转子绕组

        Rotor Winding

        整体铸造的鼠笼式、带端环和对夹叶片的铝导体。

        喷漆

        Painting

        酚醛防锈底漆+油漆表面面漆
        浅灰色(Munsell N5)。

        铭牌

        Name Plate

        不锈钢钢板

        接地端子

        Grounding Terminal

        两个终端,一个设置在接线盒内部。另一个设置在框架外部。

        防爆测试程序

        Test Procedure For
        Explosion Proof

        根据GB3836.1和GB3836.2

        测试程序

        Test Procedure

        GB/T 1032方法B,IEC60034-2-1,全电压测量起动性能。

        绕组温升

        Winding Temperature Rise

        通过S.F.1.0的电阻法,温升不超过80K

        外表面温度

        External Surface
        Temperature

        符合正弦功率的工作温度代码T4。
        符合逆变器电源的工作温度代码T4。

        过速

        Over Speed

        120%Syn转速两分钟

        过扭矩

        Over Torque

        160%,额定扭矩为15 SEC。

        认证标记

        Certification Marking

        标准:EX d IB T4 GB(Fr#80~355)
        其他选项:EX d IIC T4 Gb(Fr#80~355)



        高德娱乐防爆电机TEB4参数及价格:

        TECO无锡高德娱乐电机

        样本/彩页:

        TECO无锡高德娱乐电机PN-粉尘防爆 TED4-IE4 REV.00 20230224.pdf

        TECO无锡高德娱乐电机PN-IE4-TEB4气体防爆-Rev.00 20210715.pdf

        TECO无锡高德娱乐电机TEB4俄罗斯EAC防爆认证证书.pdf
